細線同軸ケーブルの導入を検討している方に向け、細線同軸ケーブルの基本構造や特徴、用途、メリット・デメリットのほか、コネクタの種類やよくある質問まで解説します。

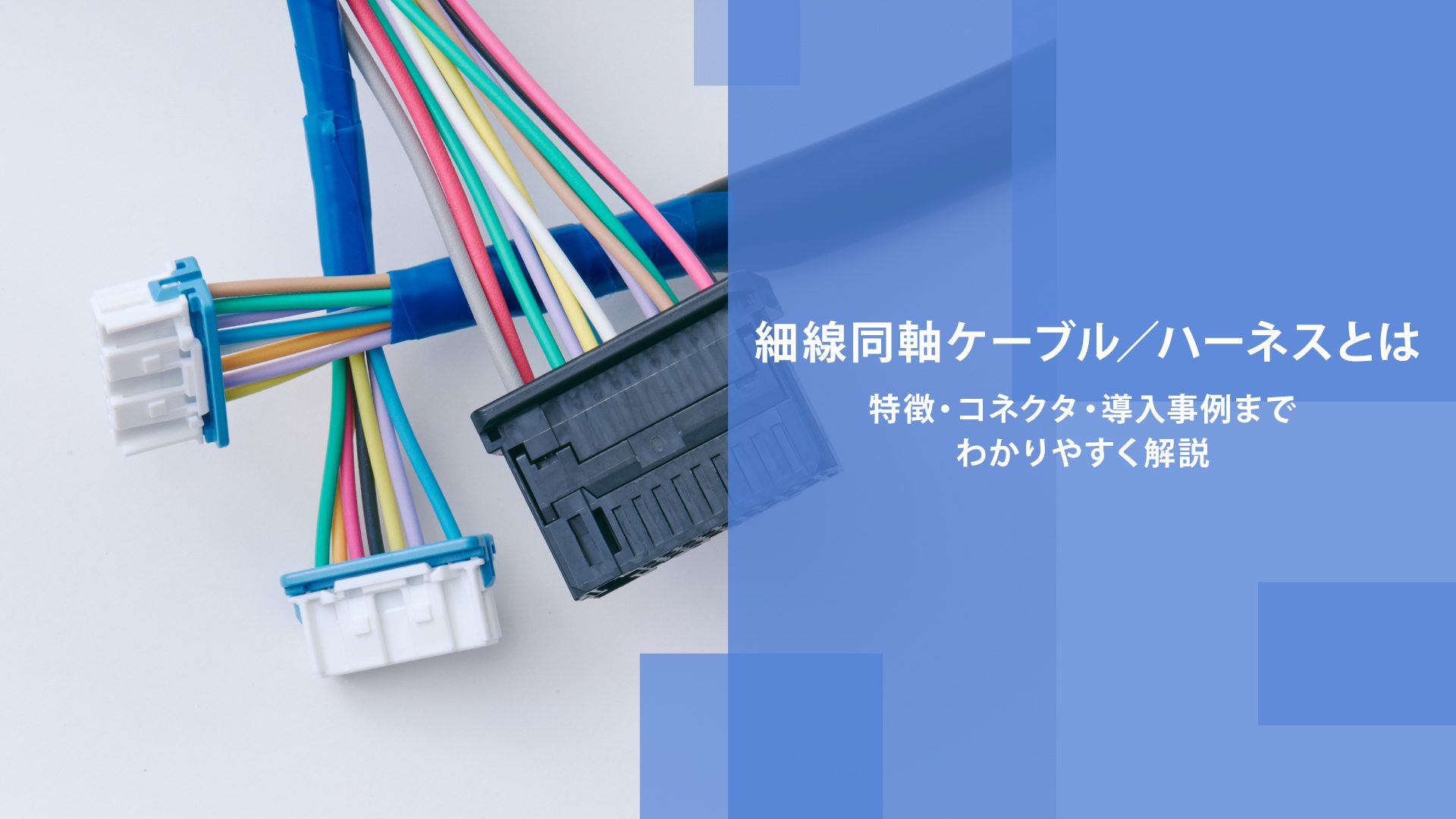

細線同軸ケーブル／ハーネスとは
細線同軸ケーブルは、外径が約1mm以下の細い同軸ケーブルを指します。一般的な同軸ケーブルと同様に、中心導体・絶縁体・外部導体（シールド）・外被覆の多重構造を有する一方で、直径が非常に細いのが特徴です。
電子機器内部の省スペース化や軽量化に貢献できることから、小型・軽量化が求められる電子機器内部での配線や信号伝送に用いられます。
細線同軸ケーブルと一般的な同軸ケーブルの違いは次の通りです。
| 項目 | 細線同軸ケーブル | 一般的な同軸ケーブル |
| 外径 | 0.2～1mm程度 | 2～10mm程度 |
| 用途 | 基板間・内部配線など | アンテナ・外部配線など |
| ノイズ耐性 | 高い | 高い |
| 柔軟性 | 非常に高い | 標準的 |
細線同軸ケーブル／ハーネスの主な用途
細線同軸ケーブルは、細さと優れたノイズ耐性、高速伝送性能を活用して、さまざまな電子機器や産業分野で利用されています。
| 用途 | 具体例 |
| モバイル機器 | ・ノートパソコン・スマートフォン・タブレット |
| 医療 | ・内視鏡・超音波診断装置・精密医療機器 |
| 車載 | ・カーオーディオ・車載カメラ |
| 産業機器 | ・ロボットアームの可動部配線 |
機器の小型化や高機能化が進んでいるため、今後も多様な分野において活用範囲が広がっていくでしょう。
細線同軸ケーブル／ハーネスのメリットとデメリット
細線同軸ケーブルには多くのメリットがありますが、用途によってはデメリットも存在します。
| メリット | デメリット |
| ・省スペースや軽量化、高密度実装が可能・ノイズ耐性が高く、高速信号伝送に最適・柔軟性が高く、可動部にも対応 | ・細線ゆえに断線リスクがある・コネクタ接続や加工に技術が必要・コストが高め・長距離伝送には不向きな場合が多い |
最大のメリットは、極細でありながらも柔軟性が高く、省スペース化や軽量化、高密度実装が可能な点です。また、同軸構造であることにより、ノイズ耐性と高速伝送性能が優れている点も利点と言えます。
一方でデメリットとしては、細線ゆえに断線リスクがあり、コネクタ接続時の作業に注意が必要な点です。コストが高めになる場合や、長距離伝送には不向きなケースもあります。
用途や使用環境に応じ、メリット・デメリットを理解した上で導入しましょう。
細線同軸ケーブル用コネクタの種類と特徴
細線同軸ケーブル用コネクタは、極細のケーブルに対応しつつ、高速信号伝送や省スペース化を実現するために多様な種類が開発されています。主な種類は以下の通りです。
- CABLINE®シリーズ I-PEX
- FPL®シリーズ I-PEX
- FI-Jシリーズ JAE
- USLSシリーズ KEL
- DFシリーズ HRS
どれもピッチが0.25mm～0.5mmと非常に狭く、基板上の占有面積を最小限に抑えられる点が特徴です。
細線同軸ケーブル／ハーネスの導入事例
細線同軸ケーブルは、さまざまな分野で導入されており、その効果が実証されています。
例えば、ノートパソコンやスマートフォンでは、基板間の高速信号伝送やカメラモジュールの接続に利用されています。細線同軸ケーブルを使用することにより、省スペース化と高信頼性をともに叶えることが可能です。
医療機器においては、内視鏡や超音波診断装置の信号伝送に採用されることが多く、機器の小型化や可動性向上に貢献しています。また、車載カメラやADAS（先進運転支援システム）などにも細線同軸ケーブルが採用されており、ノイズ耐性と高速伝送性能の高さを活かして、安全性の向上を叶えています。
一方で産業用ロボットでは、可動部の配線に細線同軸ケーブルを使用するのが一般的です。これにより、屈曲耐久性と信号品質の両立が実現されています。
アイボのような家庭用ロボットでは、内部配線を小型化するとともに、耐久性を保ちながら高速信号伝送を実現する必要があります。そのため、センサー・カメラ・無線モジュールなどの周辺で、細線同軸ケーブルが採用されるケースが多いでしょう。
省スペースかつ耐久性が高く、特性インピーダンスが安定した細線同軸ケーブルは、家庭用ロボットのような小型筐体には最適といえます。
マルニックスでは、PCの高速伝送用配線や超音波診断装置、スマートフォン、ロボットなど、さまざまな用途に活用できる細線同軸ケーブル／ハーネスを提供しております。
詳しくはこちらからご確認ください。
細線同軸ケーブル／ハーネスに関するよくある質問（FAQ）
細線同軸ケーブルに関するよくある質問と回答を紹介いたします。
Q. 細線同軸ケーブルはどのくらいの信号速度に対応できますか？
A. 製品によりますが、高速な信号伝送に対応可能です。USB4やThunderbolt 4などの高速伝送規格にも用いられています。
Q. 細線同軸ケーブルの加工やコネクタ接続は難しいですか？
A. 細線同軸ケーブルの加工やコネクタ接続は、一般的なケーブルより難易度が高くなります。芯線や外径が非常に細いため、複雑な加工や精密な結線作業が欠かせません。
Q. 長距離伝送には向いていますか？
A. 基本的には主に短距離の機器内部配線や数メートル以内の伝送に適しています。長距離伝送には減衰やノイズの影響が大きくなるため、用途に応じて選定しましょう。
Q. 細線同軸ケーブルの価格帯は？
A. 一般的な同軸ケーブルより高価になる傾向があります。しかし、量産や仕様によって異なります。
細線同軸ケーブル／ハーネスの製造ならマルニックスへ相談を
マルニックスでは、約20年以上にわたって細線同軸ケーブルアセンブリを手がけてきました。豊富なハーネス製造実績を活かし、お客様の多様なニーズにお応えしております。
細線同軸ケーブル／ハーネス・ワイヤーハーネスをお求めの方はお気軽にお問い合わせください。
製品に関する詳しい情報はこちら
サンプル品のお問合せもお気軽にどうぞ。
